Chatbot 8: 微软小冰对话机器人架构

type

status

date

slug

summary

数据统计

2014年5月发布

使用情况

至2018年5月：使用历史包含了 300亿个qr对
至2018年7月：6.6亿用户

小冰已发布了 230 个技能

覆盖大概 80 个IoT设备，涉及约 300 个场景

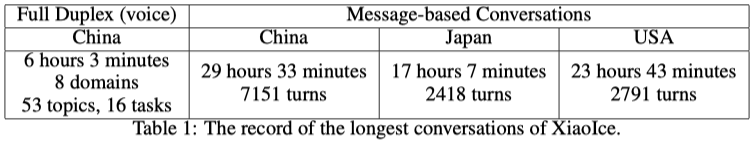

最长聊天记录

<ins/>

整体框架

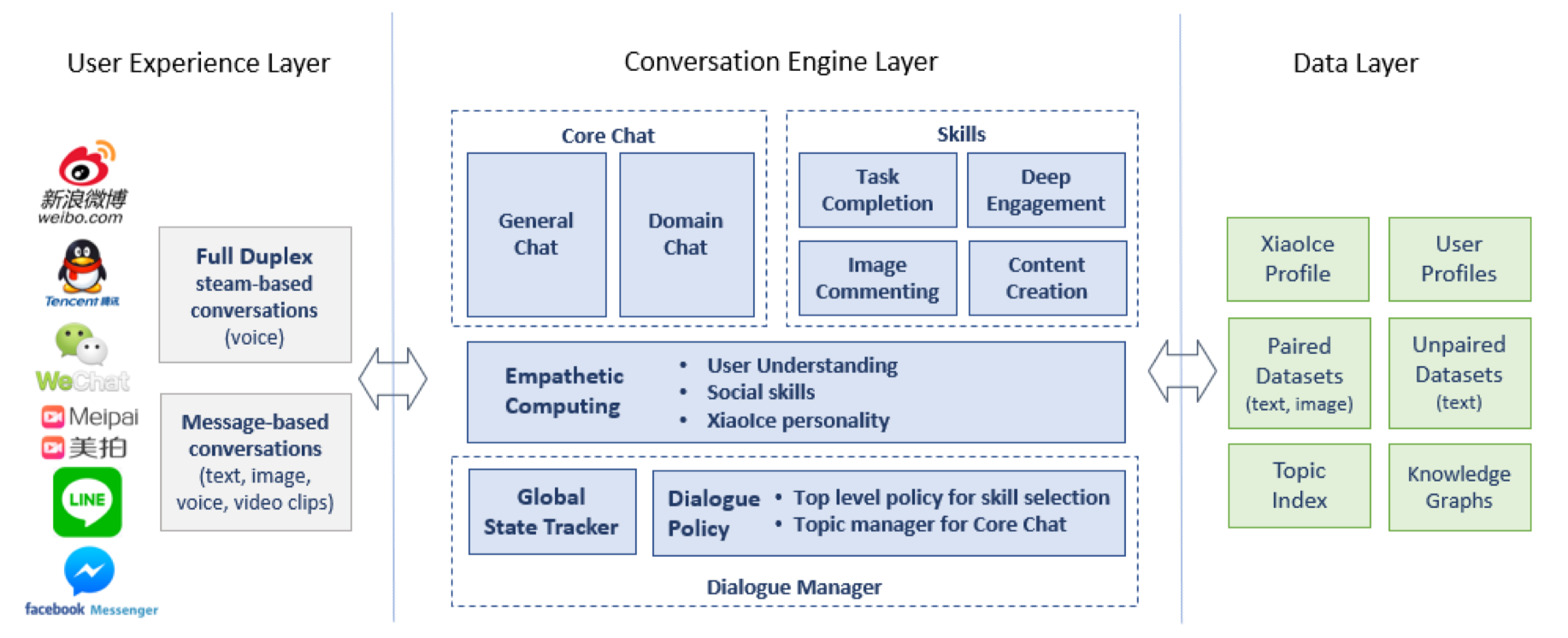

小冰的能力包含两大块：核心闲聊（Core Chat） 和各类技能（Skills）。核心闲聊就是一般的闲聊（开域聊天）。而技能是小冰在某些方面的能力，如天气咨询、讲笑话、看图作诗等等。整个系统结构如下图：

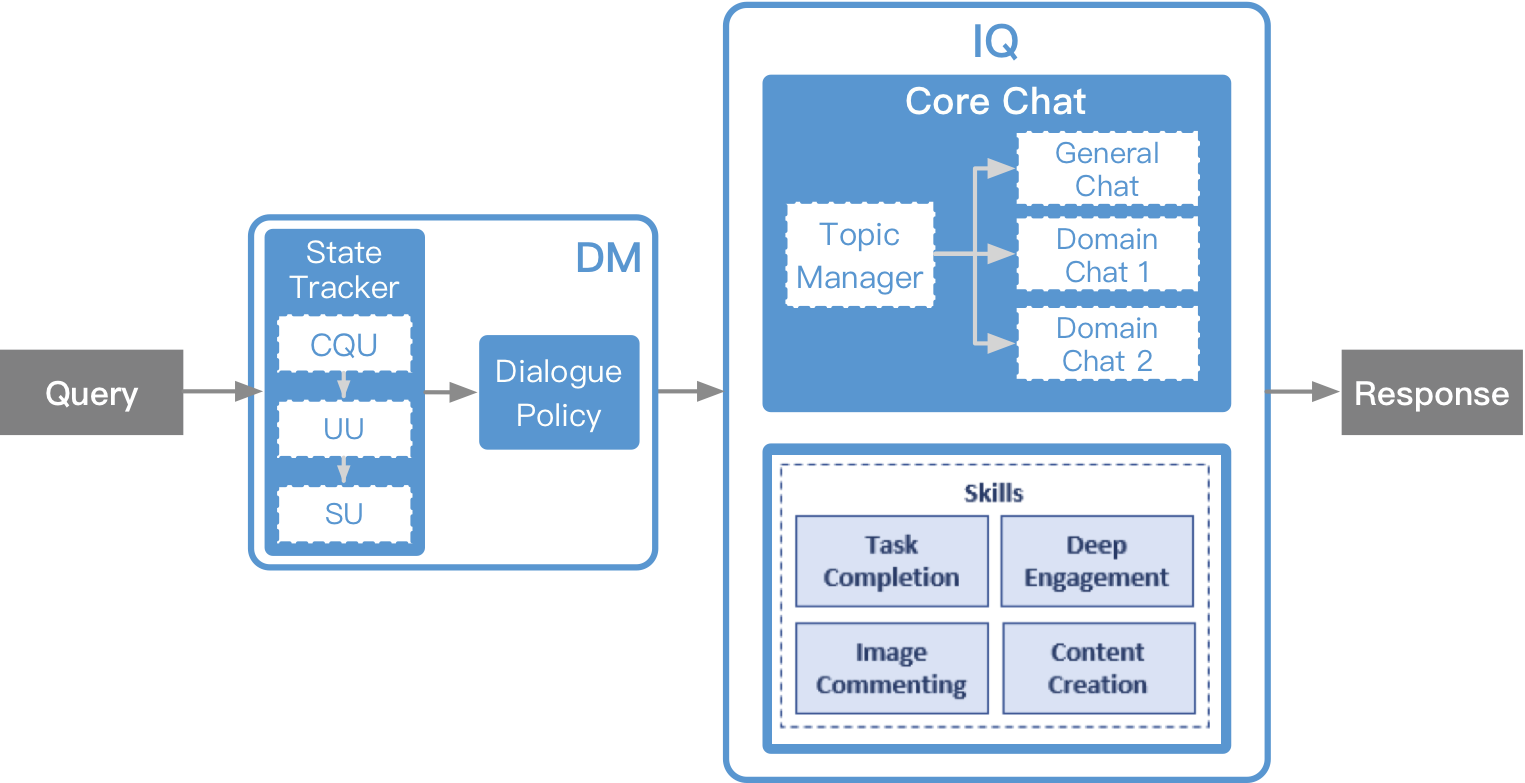

上面的图看不出系统整体流程，所以我又重画了一个：

其中DM是对话管理模块，而IQ则是小冰的各种技能库。DM决定当前query交给IQ中的哪个技能处理，对应的技能产生答复返回给用户。

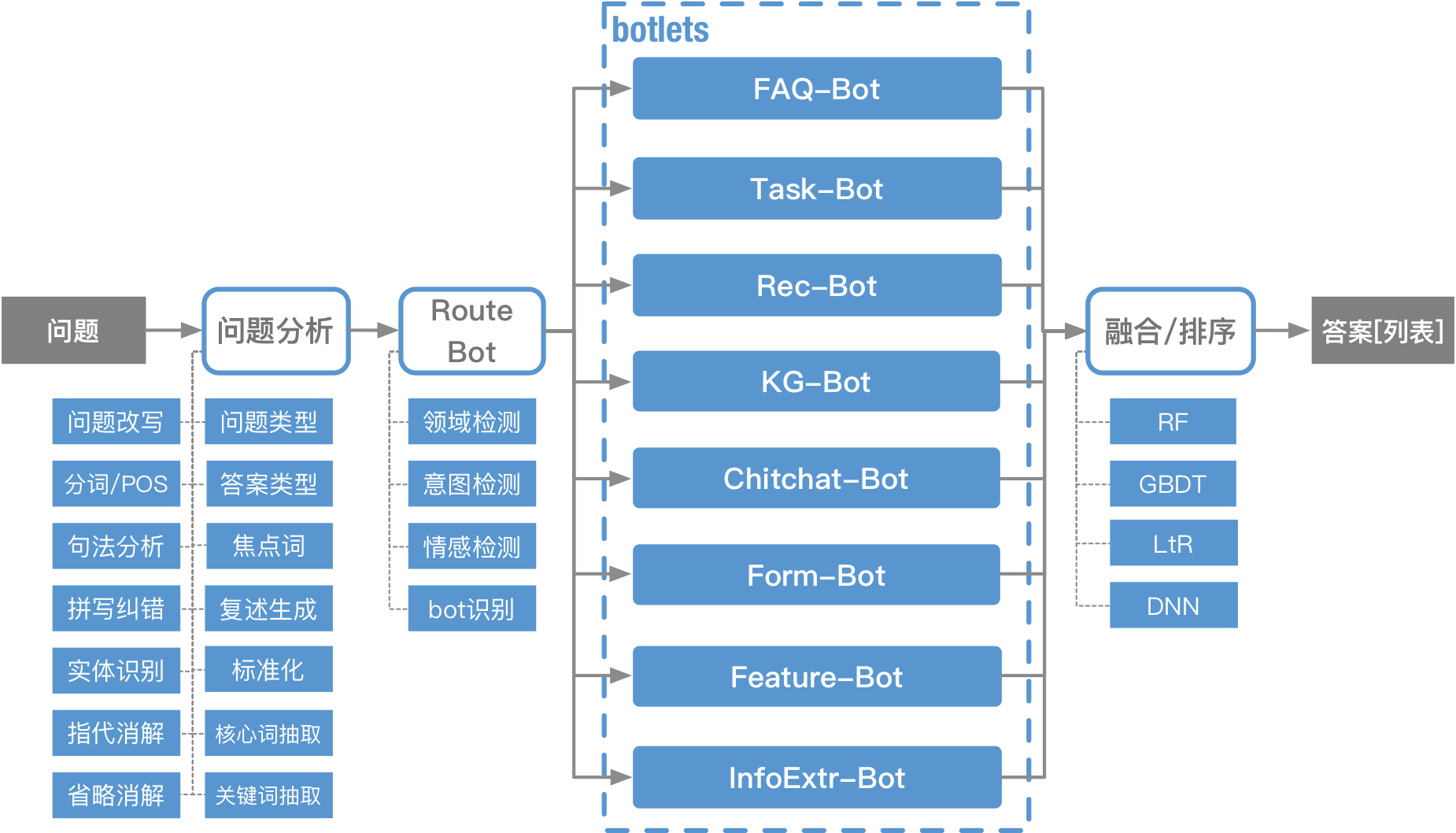

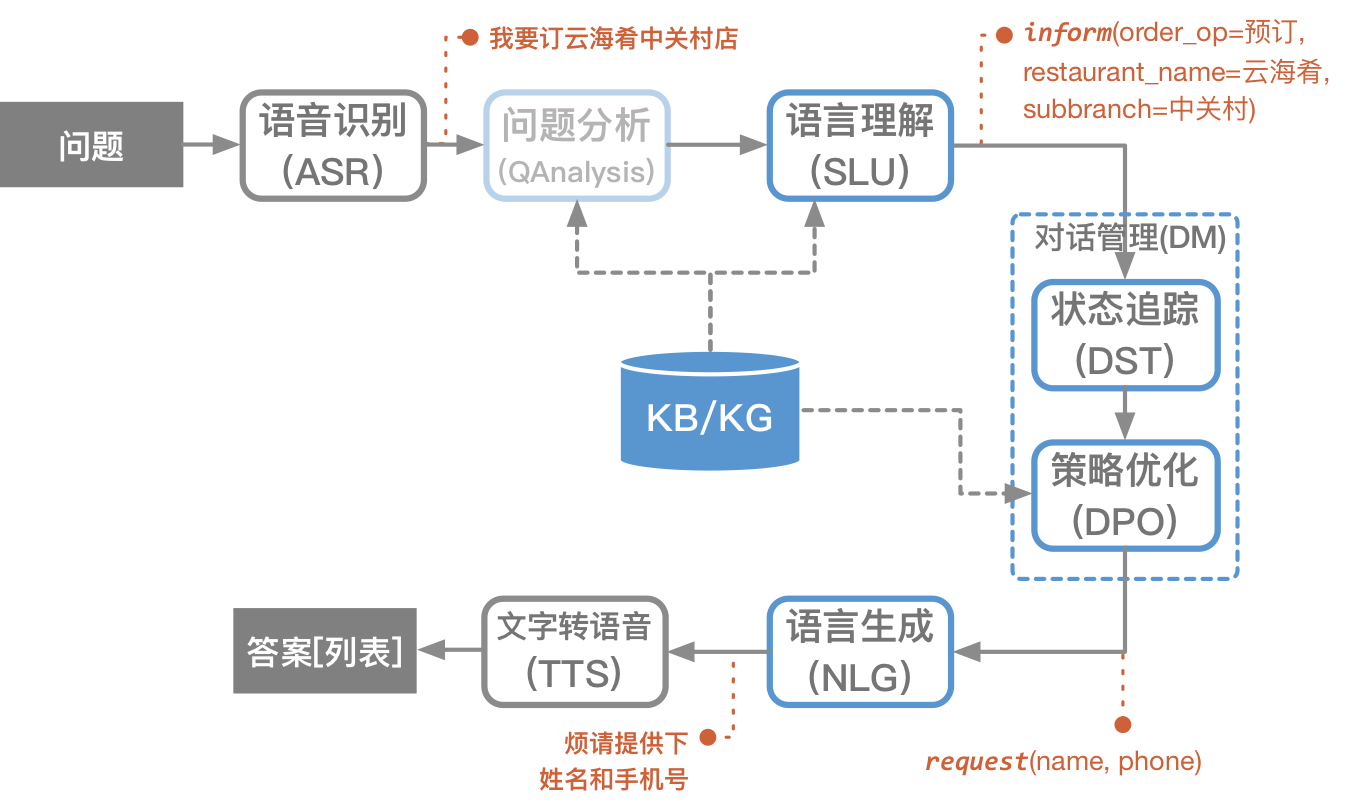

这个结构和爱因的 DeepBot 架构（见下图）是类似的。都有一个总控（DM vs RouteBot）决定把当前对话分配给哪个（些）技能，技能也都采用了可插拔的设计。

DeepBot架构稍微复杂灵活一些。DeepBot中每次query可以并行由多个技能响应，也可以串行循环被多个技能响应。技能能够更新全局的对话状态，保证对话状态在不同技能之间共用流动。DeepBot流程前面的问题分析模块也会对用户query做更细致的分析。

但小冰的闲聊技能比爱因的闲聊技能（Chitchat-Bot）强大很多。这也是由于小冰和爱因要解决的对话问题截然不同所导致的。

<ins/>

对话管理（Dialogue Manager）

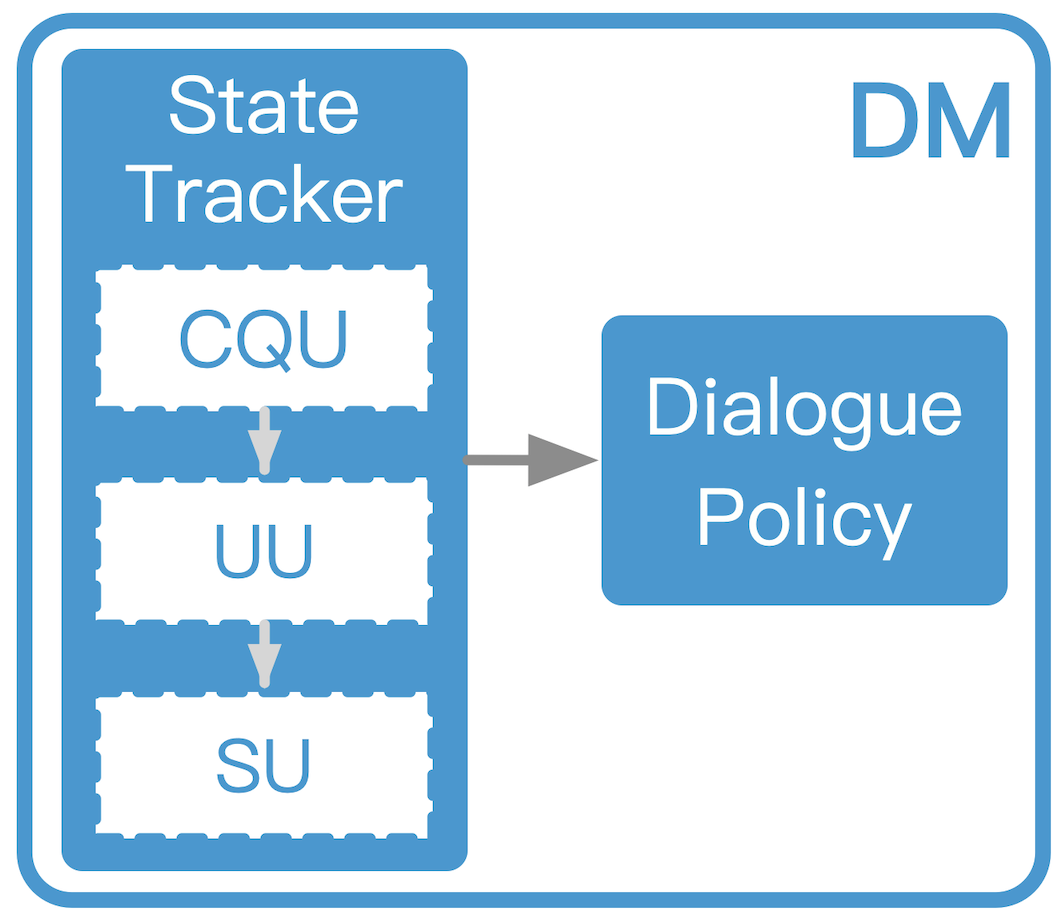

当收到用户的对话信息后，系统会经过一个对话管理的模块，对话管理模块有两个功能：状态追踪模块（Global State Tracker） 更新系统状态 s，对话策略模块（Dialogue Policy） 依据更新后的对话状态来决定接下来的策略 π(s)，也即决定这个信息是交由核心闲聊还是某个技能来回答。激活某个功能后，这个功能也会有自己的对话策略或者流程，来最终决定返回什么信息作为回复。

这是典型的对话管理模块的结构，常在任务型对话机器人中被使用和强调。

对话状态追踪

对话状态 s由四部分组成：，其中表示对话背景，是利用对用户当前用户query 进行改写后的版本。而存储了用户相关的各种信息，如当前情绪、对话题的观点（兴趣读）、长期的兴趣爱好、个人资料等。和有类似的结构，只是存储的是小冰的信息。

作者把计算的过程，称为同理心计算（Empathetic Computing）。同理心计算包含三个步骤：带背景query理解、用户理解和系统理解，分别对应、、的产生过程。

带背景query理解（Contextual Query Understanding (CQU)）

CQU利用背景信息对用户当前消息进行改写，得到。改写的步骤包括：

实体链接：识别出中的实体，并与之前的状态中存储的实体进行链接（就是对上号）。

指代消解：把中所有代词替换为它们指代的实体。

句子补全：如果不是一个完整的句子，就使用对它进行补全。

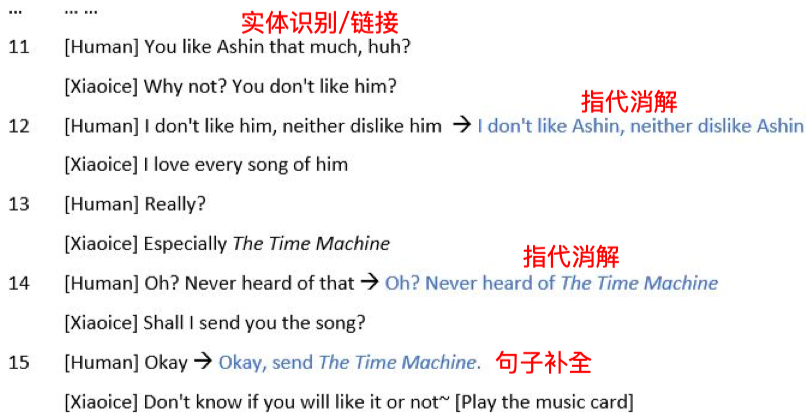

下图是论文中给出的一个示例：

用户理解（User Understanding (UU)）

UU 基于和产生。是有一系列 kv 对组成的，其中包括：

话题记录了用户当前对话的话题。

意图存储的是用户当前对话的动作，如greet，request，inform等。就是任务型对话NLU中的动作（act）。

情感记录了用户当前的情绪，如高兴，伤心，生气，中立等。

观点存储了用户对当前话题的观点，如正向，负向，中立。

如果用户可辨认，可以获取到他的个人资料，如年龄，性别，兴趣，职业等。

下图是论文中给出的一个示例（对应CQU中的示例）：

系统理解（System Understanding (SU)）

SU 就是为了产生向量。（原文中不叫这个名字，而是 Interpersonal Response Generation。）

UU完成后，SU就比较简单。有些和UU相同的信息直接从UU拷过来即可，如话题。有些基于小冰的人设，就可以知道，如情感和观点永远是正向的，个人资料也都是设定好固定不变的。

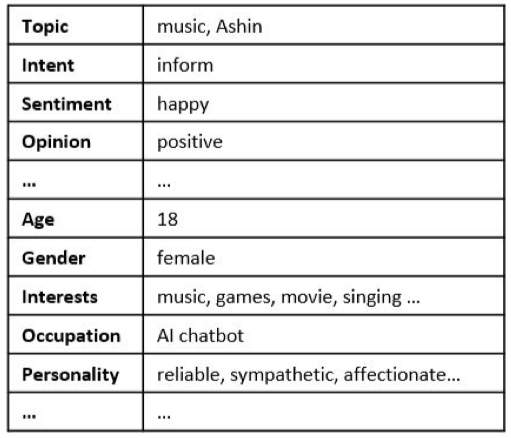

下图是论文中给出的示例（对应CQU和UU中的示例）：

对话策略

对话策略模块（Dialogue Policy） 依据更新后的对话状态来决定接下来的策略 π(s)，也即决定这个信息是交由哪个功能处理，是核心闲聊还是某个技能。激活某个功能后，这个功能也会有自己的对话策略或者流程，来最终决定返回什么信息作为回复。作者称这个决策过程为分层决策（Hierarchical Dialogue Policy）。

优化过程会使用RL模型和EE策略，探索已知好的策略的同时，也会去尝试未知效果的策略。

本文没提具体细节，但作者之前的一些工作专门在说这个事。除了RL，当然也可以用其他更简单的方法，如启发式规则，单轮分类，或者多轮分类等。

<ins/>

核心闲聊（Core Chat）

核心闲聊（Core Chat）面向开域对话，它还会分为两类：通用闲聊（General Chat）和领域闲聊（Domain Chat）。通用闲聊主要回答一般性的信息，而领域闲聊主要是回答某些带主题的闲聊，例如”你喜欢王菲的歌么“、”全聚德的烤鸭味道怎么样“。

话题管理（Topic Manager）

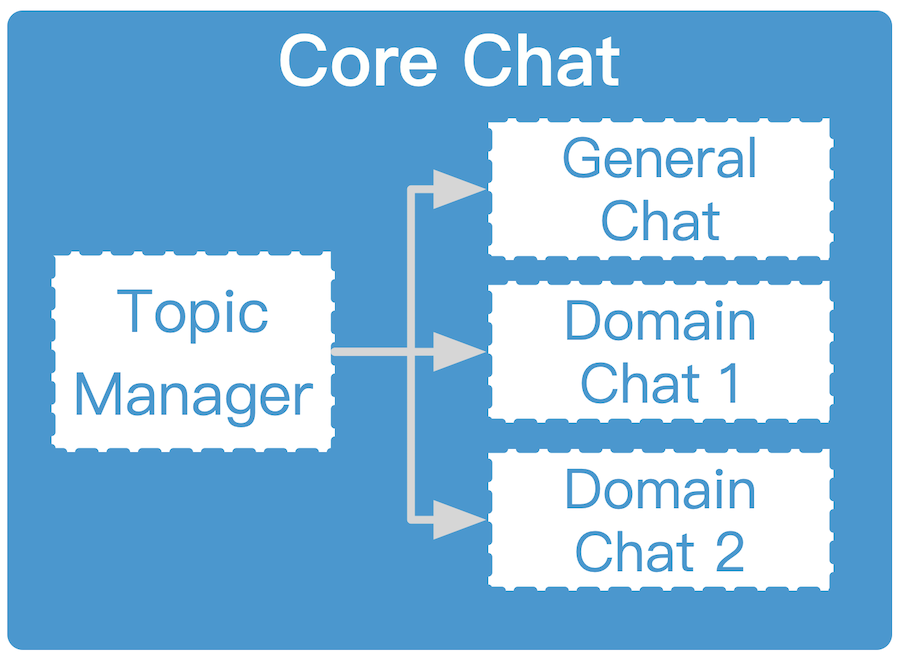

核心闲聊中有一个重要的模块，叫话题管理模块（Topic Manager） 。话题管理模块包含一个分类模型，来决定小冰是继续当前话题聊下去，还是开启一个新话题。

什么时候该开启新话题？比如小冰发现她没法产生一个有意思的回复信息，或者用户对当前对话感觉无聊了：

核心闲聊使用了设定好的处理异常情况的编辑回复。

产生的回复信息只是简单重复用户的输入，或者没包含什么新信息量。

用户开始给出灌水性的回复，如“嗯”，“哦”，“呵呵”，“知道了”等。

如果要开启一个新话题，系统会从话题库中找出一个新话题。话题库是利用一些高质量的论坛（如Instagram和豆瓣）爬取的数据构建起来的。

选择新话题的流程是典型的 检索 + 排序过程。检索使用当前的对话状态 s，排序使用了boosted tree模型，主要基于以下类型特征：

与背景信息的相关性：新话题要与对话背景相关，且还没被使用过。

新鲜度：新话题要够新鲜，在当前时间点讨论要比较合适。

用户感兴趣：用户要对新话题感兴趣。

流行度：网上或者小冰用户中热议的话题。

接受度：从历史数据上可以知道小冰用户对此话题的接受度。

利用话题管理模块，对话就可以在通用闲聊和领域闲聊之间切换。通用闲聊和领域闲聊使用了相同的框架，只是数据不同。所以论文中以通用闲聊为例做了具体介绍。

通用闲聊（General Chat）

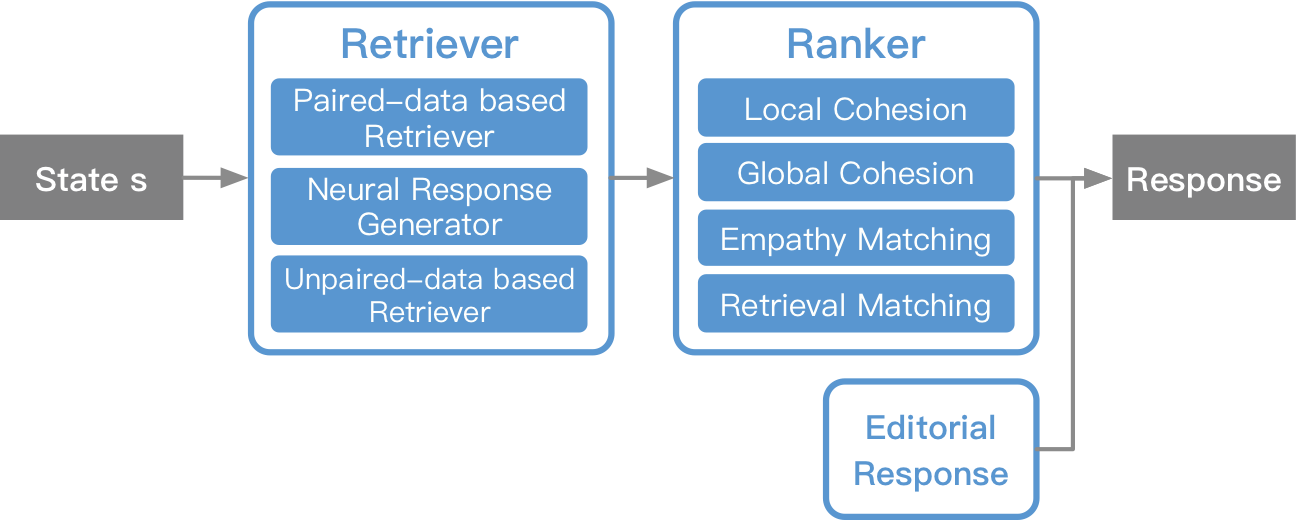

通用闲聊的整体流程也是 检索 + 排序，流程图如下：

检索主要是产生response候选集，这些候选集再由排序模块进行排序。小冰有三种候选集产生方式，下面分别介绍。

检索

1. Paired-Data based Retriever (PDR)

系统收集了很多 query-response 对，此检索器就是从这些qr对中检索出最相关的一些候选。这些qr对来自两个方面：1) 从网上各种平台（社交网络、论坛、公告栏、新闻评论等）爬取的数据；2) 从小冰的使用日志中挖掘。时至今日，小冰 70% 的回复是从她的聊天历史中获得的。

获得的qr对首先用同理心计算模块转化成的形式。然后基于小冰的人设和其他规则过滤掉不合适结果。剩下的qr对就作为知识存入 Lucene 供线上使用。

线上使用时，作为检索输入，然后利用关键词搜索和语义搜索从候选库中检索出 400个最相关的qr对。

PDR产生的response效果很好，但覆盖面比较小。

2. Neural Response Generator (NRG)

NRG使用了标准的GRU-RNN seq2seq框架，训练数据就是上面收集到的qr对。输入上除了使用外，还会使用到和。先使用以下方式把和合并为：

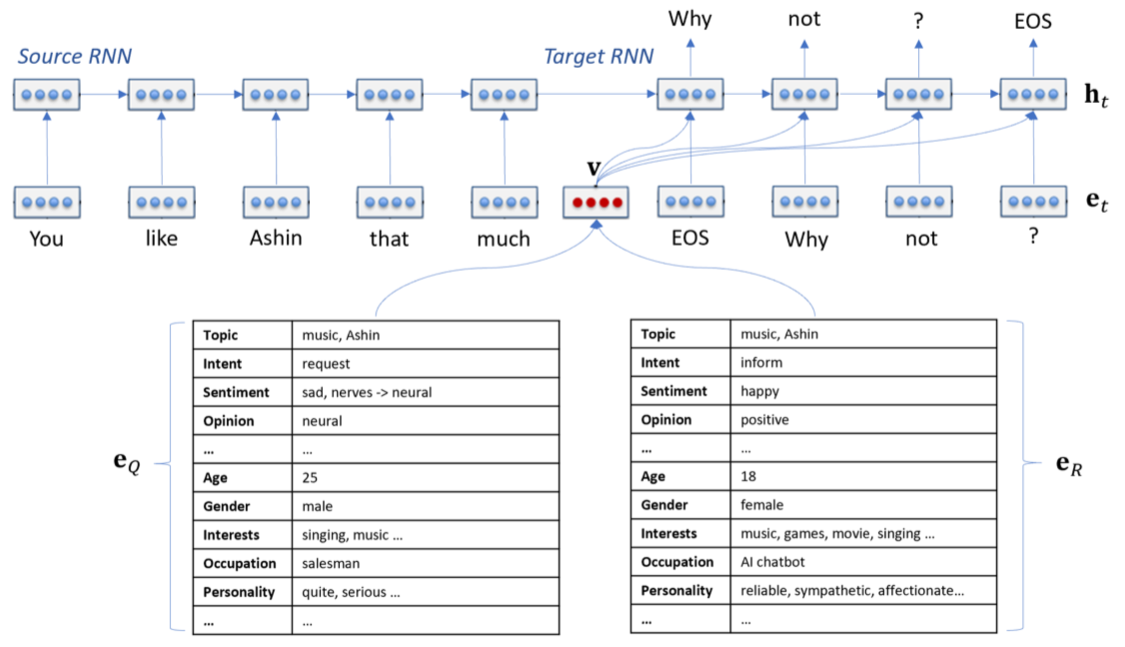

然后把注入到解码器的每个时间点。模型结构如下图。

NRG使用 beam search 产生 20 个候选response。

NRG产生的response覆盖面广，但效果较差，生成的response一般会比较短。

3. Unpaired-Data based Retriever (UDR)

除了PDR中从网上爬取的qr对信息，网上有更庞大的unpaired数据。作者从网上的公开演讲和新闻报道的引用（双引号扩起来的那种）中搜集unpaired句子。所以这些句子是谁说的我们是知道的，这样就可以计算。

然后基于小冰的人设和其他规则过滤掉不合适结果。剩下的数据存入Lucene供线上使用。

和PDR不同的是，UDR中只有候选response数据，而没有对应的候选query数据。所以线上使用光靠用户query 是无法确定哪些候选response更合适的。q 跟 r 之间需要一个桥梁。作者的解决方案是引入知识图谱（KG）来搭起这座桥。

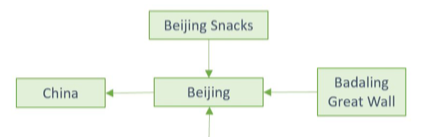

微软自己有个很大的KG叫Satori，用于对话只需要其中的一部分就好。作者使用PDR中搜集的qr对数据集来进行筛选。如果Satori中的一个三元组 head-relation-tail 中的和分别在qr对中 q（）和 r（）出现的次数超过指定的阈值，才保留这个三元组。所谓在 q 中出现，是指 q 中包含了这个话题。例如下图是保留KG的一个片段。

线上使用时，小冰会利用前面构建的KG对用户的query 进行话题扩展，具体步骤如下（以query “Tell me about Beijing”为例）：

识别出中包含的所有话题。本句query中只有“Beijing”一个话题。

对于每个话题，从KG中检索出 20 个最相关的话题。如 “Badaling Great Wall” 和 “Beijing snacks”。最相关是利用 boosted tree 模型排序得到的，模型的训练数据是人为标注的。

query中的所有topic和上一步检索出的相关topic一起作为检索输入，从收集的unpaired数据集中检索出 400 个最相关的句子作为候选response。例如：“Beijing’s Badaling Great Wall is best known in the Ming Great Wall, and it can be overlooked from Guanritai.” 和 “When you come to Beijing, you must try authentic Beijing snacks. There are always a few that you like.”。

UDR的候选质量没有PDR好，但加入UDR后话题覆盖面要广很多。UDR的结果也比NRG生成的结果包含更多文字。

排序

PDR、NRG和UDR生成的所有候选response，利用 boosted tree 模型统一进行排序。最终的response是从那些排序分值高于设定阈值的responses中随机选出来的。这样可以保证小冰的结果不会一成不变，更有“人性”。

给定状态，模型基于以下几类特征为每个计算一个排序分数：

局部凝聚力（Local Cohesion） 特征：要与语义一致。与之间的局部凝聚力分数通过语义匹配模型DSSM计算得到。DSSM的训练数据来自历史对话qr对。

全局凝聚力（Global Cohesion） 特征：要与、语义一致。与之间的全局凝聚力分数通过另一个语义匹配模型DSSM计算得到。DSSM的训练数据来自历史对话session。

同理心匹配（Empathy Matching） 特征：好的应当符合小冰的人设。可以把当作query，作为背景，通过同理心计算模块中的 CQU 和 UU 计算得到 。然后再把 和我们期望得到的进行比较，获得各种比较分数作为特征。

检索匹配（Retrieval Matching） 特征：这类特征仅用在 PDR 产生的候选response上。记与候选response 对应的q为。可以利用各种方法计算与的匹配分数，如 BM25、Tf-Idf、或者各种意义匹配方法如DSSM等。

排序模型的训练数据是对集合。为每个标注一个 0~2 的分数值。0 表示不相关；1 表示还行，可接受；2 表示很合适。

<ins/>

编辑回复（Editorial Response）

编辑回复即所谓的异常时兜底回复，或者默认回复。当前面的机制没法产生回复时，编辑回复就会作为最终回复返回给用户。小冰的编辑回复期望能让对话继续下去，所以通常不会用“I don’t know”这种话术，而会更倾向于类似“Hmmm, difﬁcult to say. What do you think?”这种。

对话技能（Skills）

技能又分为这几类： 图片评论（Image Commenting) ，内容创建（Content Creation），互动（Deep Engagement） 和 任务完成（Task Completion）。到目前为止，小冰已发布了 230 个技能，基本一周发布一个新技能的节奏。

多个技能如果同时被触发，则会有个排序过程，最终把query分给分数最高的技能。排序会用到设定好的技能优先级，技能confidence和session context。

图片评论（Image Commenting)

图片评论指的是用户发了一张图，然后小冰看图回话。整体架构类似通用闲聊，先用检索和生成的方式产生候选response，然后再对候选结果做排序。

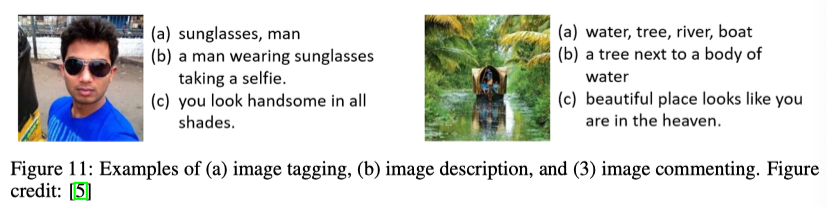

图片评论和一般的图片描述略有不同，它需要让结果文字更适合对话场景。从论文中给出的下图可以看成差异。所以它不仅会使用图片中识别出的对象，还会使用图片中展示出的事件、动作、情绪（如竞技、赢）。

Retrieved-based Retriever (RR)

RR 首先从社交网站上收集（图片，评论）对。然后线上一张新图片来了以后，首先把它向量化（CNN等各种模型都行），然后从库中检索出 3 张与之最相似的候选图片，它们对应评论就是候选评论了。

Generator-based Retriever (GR)

GR 基本就是image-to-text的结构，只是会融入对生成结果的情感和形式要求。

Ranker

排序还是用的 boosted tree 模型。和通用闲聊里排序一样，给定状态，模型为每个计算一个排序分数。这里的是图片的向量表达。模型使用的特征也类似。

内容创建（Content Creation）

小冰可以和用户一起做一些创造性的事，比如看图写诗、FM频道创建、电子书生成、儿童故事生成等。用户设定好创建条件，由小冰完成创建。

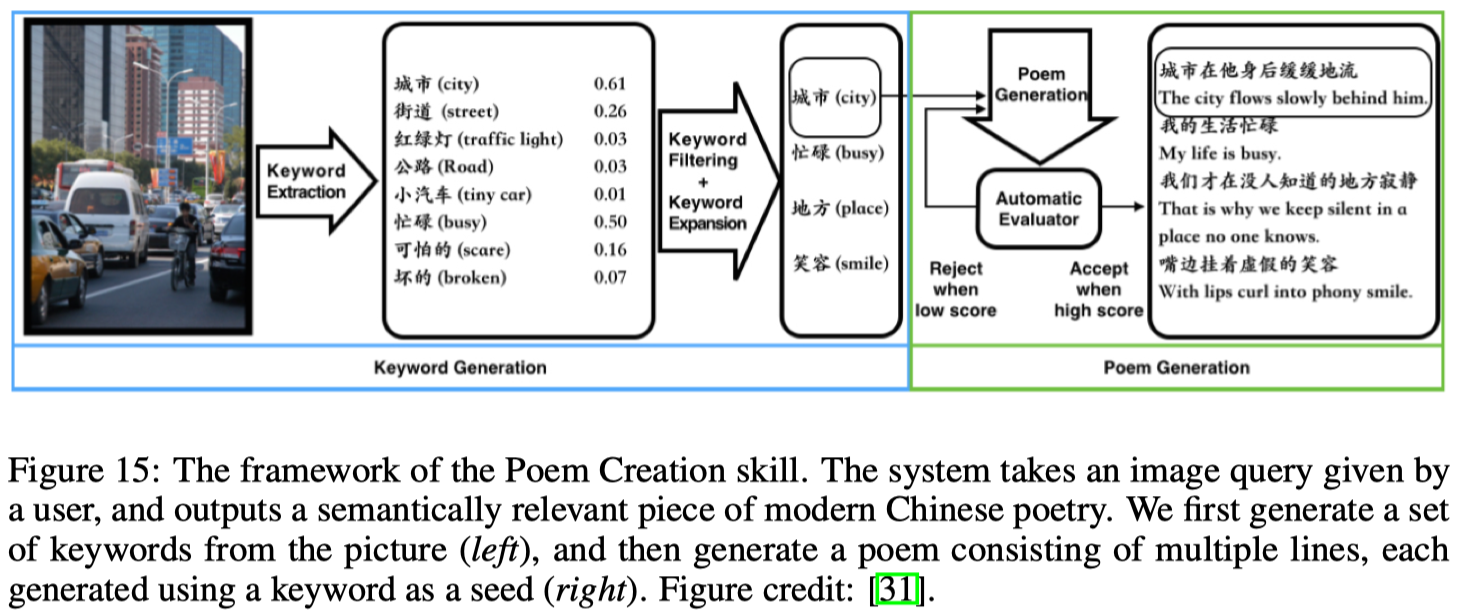

下图是论文中给出的看图写诗流程：

据说小冰已经出了两本诗集。

互动（Deep Engagement）

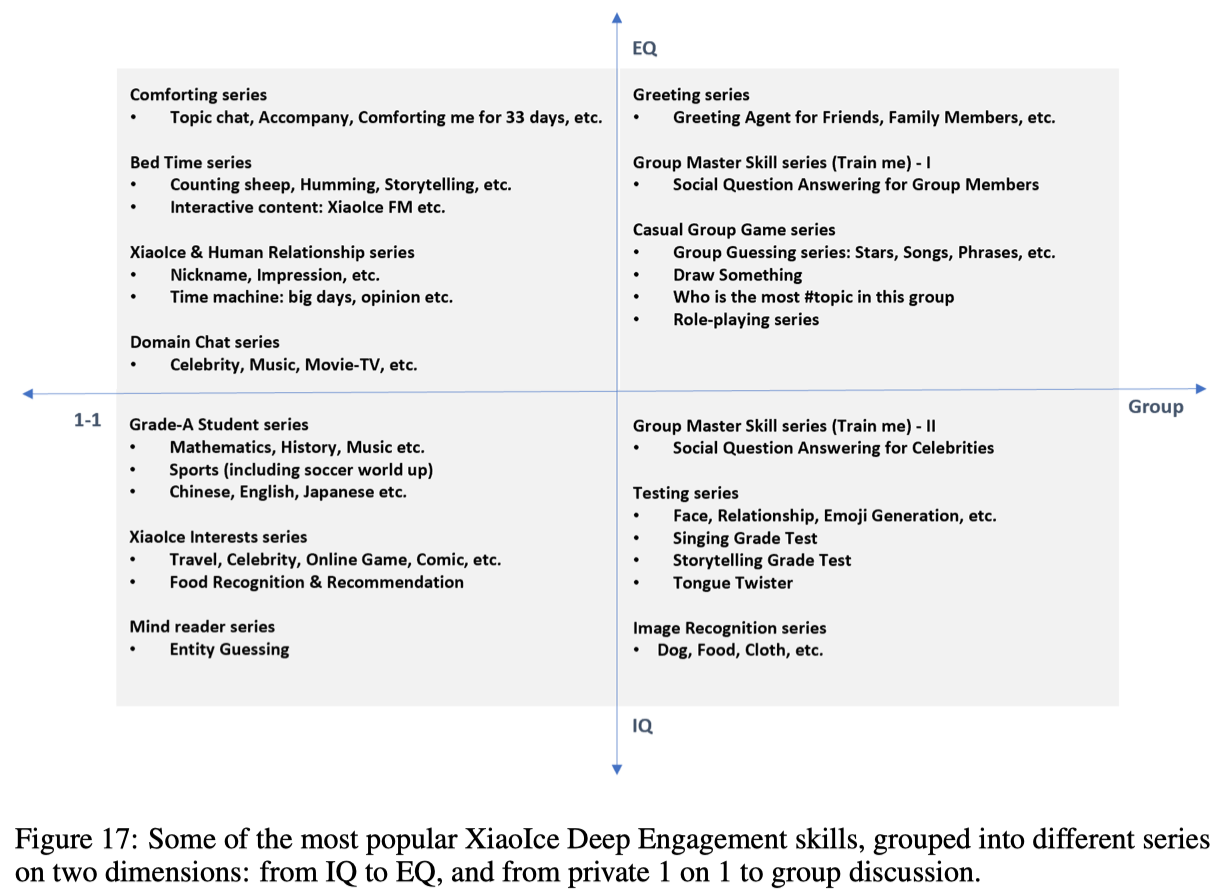

互动技能主要指小冰和用户一起做情绪或者智力方面的互动。按照一对一、多人互动，和EQ、IQ互动两个方向，可以把各种互动技能放在四个象限，如下：

任务完成（Task Completion）

任务机器人应该用的还是 Frame-based 的经典框架。这块就不再多说，值得提的是，小冰会依据用户画像给出个性化的答复。例如一个美国人问中国面积多大时，答复里的面积单位是平方英里，而中国人问答复里的面积单位是平方公里。

在答复里小冰也会尝试把对话做些延伸。比如调完灯的亮度后，再问一句亮度是否满意；回答完天气后推荐一些用户感兴趣的户外去处。

总结

这篇文章详细介绍了小冰对话机器人的构建思路和整体结构。按照对应流程完全可以从0开始构建一个“工业级”对话机器人。虽然整体框架和爱因的DeepBot相似，但因为解决的目标问题不同而各有取舍。

总结几点我认为比较重要的信息：

对话状态使用了这样的结构：。使用同理心计算模块计算对话状态。

使用话题管理模块决定什么时候该切换到新话题，以及切换到哪个新话题。

从互联网公开演讲和新闻报道的引用中搜集unpaird data，作为paired data的补充。

任务机器人依据用户画像给出个性化的答复。

看References，有更详细的资料。
